Het onderschatte gevaar!
De energie van de mobiele samenleving = een brandgevaarlijke energie!
Elektrische overbelasting
tijdens laden en ontladen
Mechanische beschading
in combinatie met de hoge energiedichtheid van de batterij
Thermische overbelasting
door extreme hitte of energiebronnen
Oorzaken van een thermische runaway
De Duitse verzekeringsbranche (GDV e. V.) eist:
"Behandel lithium-ion-accu's of -batterijen altijd als een gevaarlijke stof!"
Over het transport zijn de regels duidelijk, maar hoe is de opslag geregeld?
Wat de transportwetgeving betreft, zijn lithium-ion-accu's en -batterijen altijd gevaarlijke goederen en moeten zij tijdens het transport voldoen aan de regelgeving voor gevaarlijke goederen.
Zowel in Duitsland als binnen de EU is het transport van lithium-ion-accu's en -batterijen duidelijk geregeld. In overeenkomstige verordeningen van de wetgever wordt gespecificeerd hoe het transport moet worden beveiligd.
Noch in Duitsland, noch in de EU, noch in de voorschriften van de Verenigde Naties, die wereldwijd onder de bekende afkorting GHS worden gebruikt, bestaat er een wettelijke eis of norm voor de wijze waarop lithium-ion-accu's of -batterijen 'veilig' moeten worden opgeslagen.
Wat gebeurt er in geval van schade?
De Gesamtverband der Deutschen Versicherungswirtschaft(GDV)) verwijst in zijn publicatie 'Lithium-Batterien – Hinweise zur Schadenverhütung in Produktions- und Lagerbereichen' (lithiumbatterijen - aanwijzingen ter voorkoming van schade tijdens productie en opslag) (VdS 3103: 2019-6) op deze lacune en adviseert met klem om lithium-ion-accu's en -batterijen als een gevaarlijke stof te behandelen.
Als er brand uitbreekt en de aanbevelingen van de verzekeringsmaatschappij zijn niet naar behoren uitgevoerd, loopt de verzekeringnemer het risico om met de kosten te worden opgezadeld.
Veiligheidskasten en -bakken
Ga voor veilig met het assortiment van UDO BÄR. De veiligheidskasten en -bakken op de volgende webpagina is speciaal uitgerust voor de opslag van lithium-ion-accu's of -batterijen. Door hun slim ontworpen constructie, waarbij gebruik wordt gemaakt van PyroBubbles® of bluskorrels, zijn de bakken ook geschikt voor intern transport.
Brandveiligheid van buiten naar binnen
In geval van brand van buitenaf ...
Brandveiligheidvan binnen naar buiten
Om de brandveiligheid van binnen naar buiten te controleren, zijn de kasten onderworpen aan een extra fabriekseigen brandtest. Deze test is gebaseerd op EN 1363-1:2012-10 en het DIBt-ontwerp 'Principes voor de controle en beoordeling van de brandwerendheid van brandveiligheidsbehuizingen voor stroomverdelers van elektrische bedradingssystemen - brand van binnenuit' laatste wijziging: 09/2014.
De testresultaten tonen aan dat er een brandwerendheid van meer dan 90 minuten wordt bereikt! De kasten bieden dus een hoge mate van bescherming in geval van brand van binnenuit!
De modellen BATTERY STORE PRO en BATTERY CHARGE zijn bovendien uitgerust met een drietraps waarschuwings- en brandbestrijdingssysteem. Dat wil zeggen: ideale bescherming tijdens opslag en vooral tijdens onbeheerd opladen.
Het meerfaseconcept, met actieve voorgeschakelde brandonderdrukking in de kast, is een aanzienlijke verbetering op het gebied van veiligheid, want het biedt:
Inclusief 2 JAAR Servicecontract!
Bevat een jaarlijkse veiligheidstechnische controle: functionele, veiligheids-, brandveiligheids- en ventilatietechnische controle evenals visuele en rechtszekerheidscontrole.
Model
Opslaan
Laden
Brandveiligheid van buiten (type 90)
Brandveiligheid van binnen
Automatischwaarschuwings-/brandonderdrukkingssysteem
Stekkerklare uitvoering
Geaarde stekkerdozen voor de aansluiting vanopladers
Geïntegreerde technische ventilatie
Inclusief 2 jaar servicecontract
BATTERY
CHARGE
✓
✓
✓
✓
✓
✓
✓
✓
✓
BATTERY STORE
PRO
✓
x
✓
✓
✓
✓
x
x
✓
BATTERY STORE
✓
x
✓
✓
x
x
x
x
x
Het veiligheidsconcept
WAARSCHUWING
SITUATIES
Als de binnentemperatuur boven 50 °C stijgt, stuurt het waarschuwings-/brandbestrijdingssysteem een waarschuwingsbericht naar de centrale meldkamer.
Mogelijke oorzaken:
• Temperatuurstijging als gevolg van het opladen van de batterij
• Storing in het ventilatiesysteem
SYSTEEMREACTIES
Optische en akoestische signalering
• Het waarschuwingslampje (rode LED) is geactiveerd en brandt constant, de functie-indicator (groene LED) gaat uit
• Alarm gaat af met een langzaam geluidsinterval
Het potentiaalvrije schakelcontact
• wordt geschakeld, het alarm wordt doorgestuurd naar het gebouwbeheersysteem.
VOLGENDE ACTIES
Er bestaat geen direct gevaar door de waarschuwing. Gekwalificeerd personeel kan onmiddellijk visueel de installatie inspecteren om eventueel noodzakelijke maatregelen te treffen. Als de interne temperatuur weer tot onder 50 °C zakt, keert het systeem terug naar normaal bedrijf en worden de optische en akoestische waarschuwingen uitgeschakeld.
ALARMNIVEAU 1
SITUATIES
Alarmniveau 1 wordt geactiveerd als er rook in de kast begint te ontstaan, zodra de rookmelder wordt geactiveerd.
Mogelijke oorzaken:
• rookdetectie zonder gelijktijdige temperatuurstijging
SYSTEEMREACTIES
Optische en akoestische signalering
• Het waarschuwingslampje (rode LED) is geactiveerd en brandt constant, de functie-indicator (groene LED) gaat uit
• Alarm gaat af met een gemiddeld geluidsinterval
Het potentiaalvrije schakelcontact
• wordt geschakeld, het alarm wordt doorgestuurd naar het gebouwbeheersysteem
VOLGENDE ACTIES
Een onmiddellijke visuele inspectie van hetsysteem door gekwalificeerd personeel (bijv. brandweer) kan worden uitgevoerdom zo nodig verdere noodzakelijke maatregelen te initiëren. Als de rookmelder in de kast geen rook meer waarneemt, kan het systeem weer normaal functionerendoor het kortstondig van de netspanning los te koppelen.
ALARMNIVEAU 2
SITUATIES
Alarmniveau 2 wordt geactiveerd
als, naast de reeds geactiveerde rookmelder (alarmniveau 1) de temperatuursensor een binnentemperatuur hoger dan 70 °C registreert.
Mogelijke oorzaken:
• ontstaan van brand
SYSTEEMREACTIES
De optische en akoestische signalering verandert
• waarschuwingslampje (rode LED) schakelt van constant aan naar knipperen
• het alarm schakelt over op een snel geluidsinterval
Bij het model BATTERY CHARGE wordt tegelijkertijd
• de technische ventilatie is uitgeschakeld
• de stekkerdozen uitgeschakeld
Het brandbestrijdingssysteem
• wordt geactiveerd
VOLGENDE ACTIES
Het volledige systeem mag daarna alleen door een bevoegde servicemonteur worden gekeurd en indien mogelijk weer in normaal bedrijf worden gebracht. In dat geval moeten ten minste de brandbestrijdingsunit en de rookmelder worden vervangen. Neem daarvoor contact met ons op.
Uw voordelen met de BATTERY CHARGE en de BATTERY STORE PRO:
- snel worden gealarmeerd en snel ter plaatse zijn
- Na een eerste beoordeling van de situatie kunnen onmiddellijk verdere maatregelen worden genomen,
- bijvoorbeeld de kast uit het gebouw transporteren.
Dit voorkomt verdere ernstige schade aan gebouw en personen!

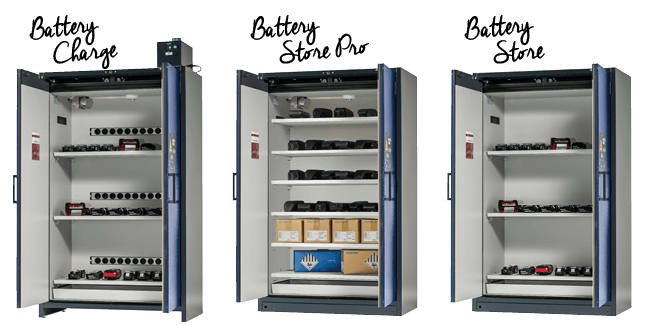

BATTERY CHARGE & BATTERY STORE PRO – kasten met veiligheidssysteem
De modellen BATTERY CHARGE en BATTERY STORE PRO zijn niet alleen voorzien van een brandwerende, passieve brandveiligheid aan de buiten- en binnenkant, maar ook van een hoogwaardig 3-traps waarschuwings- en brandbestrijdingssysteem in de kast.
Model BATTERY CHARGE bovendien met:
9. Hoogwaardige stekkerdoos met metalen behuizing en 10 stekkerdozen met randaarde voor elke opslag- of laadniveau, volledig gemonteerd in het interieur van de kast, klaar voor gebruik
10. Alle elektrische kabels van de stekkerdozen zijn via kabelgoten centraal in een klemmenkast in het hoofdgedeelte van de kast gemonteerd.
11. Technische ventilatie (om warmtestuwing in het interieur te voorkomen)
Totaal vermogen model BATTERY CHARGE:
Standaard: 1-fase, zekering 16 A, vermogen max. 3,68 kW
Optioneel: 3-fase, zekering 3 x 16 A (elke fase 16 A), vermogen max. 11,04 kW
Inclusief 2 jaar servicecontract!
Levering:
Levering franco huis begane grond achter de 1e afsluitbare deur, kant-en-klare montage.
Ons basismodel BATTERY STORE
Lithium-ion magazijnkast Battery Store
Levering:
Levering franco huis begane grond achter de 1e afsluitbare deur, kant-en-klare montage.
Hebt uplannen voor een groter project? Dan is UDO BÄR de juiste partner voor u:
1. Advies
• Persoonlijk bezoek van onze buitendienst aan uw bedrijf
• Gezamenlijke coördinatie van de mogelijkheden van het project, rekening houdend met de plaatselijke omstandigheden
• Eerste presentatie van mogelijke oplossingen
2. Planning
• ontwikkeling van het concrete uitvoeringsconcept
• contact opnemen met de autoriteiten
• voorbereiding van de goedkeurings- en projectdocumenten
• evaluatie van uw projectvoorbereiding ter plaatse en definitieve afstemming
• offerteproces en gunning van de opdracht
3. Levering, montage
• Vaststelling van omvang en termijnen volgens uw planning, in afstemming met de fabrikanten
4. Inbedrijfstelling
Nu kunnen we beginnen. Aan het eind doen we een gezamenlijke projectacceptatie en zorgen we ervoor dat u 100% tevreden bent. Als er iets niet in orde is, zullen wij uiteraard onmiddellijk een oplossing vinden - dat garanderen wij.
